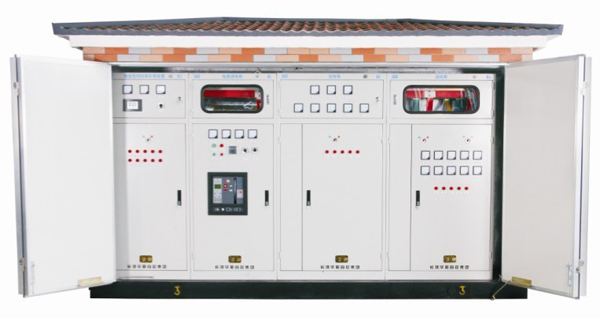

ZBW型箱變是在原能源部電力公司的領導下，由原能源部電科院和武漢高壓研究所負責組織富有生產和使用箱經驗的五個城市供電局和十一個生產廠家，在國內外箱變生產和運行經驗認真研究的基礎上，結合我國供電現狀而聯合開發研制的新一代箱式變電站，產品技術性能滿足ZBK4001、SD320等標準的要求。
※ 主要技術參數
序號 項目 單位 高壓側 高壓器 低壓側
1 額定容量 kVA 50-800
2 額定電壓 kV 10 10/0.4 0.4
3 額定電流 A 400-63 20 40 100-125
4 額定短路開斷電流(有效值) 50 25-40
5 額定短路時耐受電流(有效值) kA×S 20×2 16×12 15×1 30×1
6 1min工頻耐受電壓 kV 對地 斷口 干式 油浸 2.0 42 48 35 28 2.5
7 雷電沖擊耐壓 75 85 75
8 防護等級 IP3X IP2X IP3X
9 噪聲油浸變壓器 dB 55 干式變壓器 65
