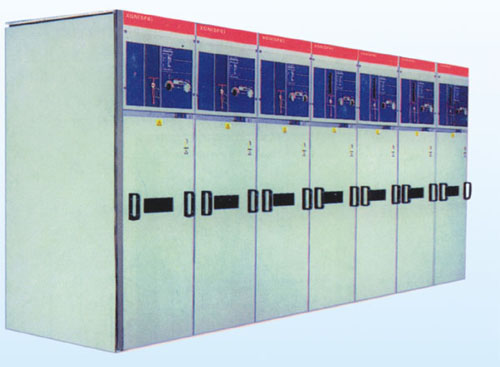

XGN-12（SF6）型單元式交流金屬環網開關設備，適用于交流50Hz、10KV的電力網絡中，作為電能的接受和分配之用。本產品具有體積小、重量輕、外形美觀、操作簡便、長壽命、高參數、無污染、少維護等極其顯著的特點。
※ 使用環境條件
海拔不超過1000m
周圍空氣濕度：上限+40
下限-25
相對溫度：日平均值不大于95%
月平均值不大于90%
周圍空氣不受腐蝕性氣體或可燃性氣體、水蒸氣等明顯污染；無經常性的劇烈震動。
※ 外形尺寸
斷路器柜寬 mm 750
其它柜寬 mm 375/500
高 mm 1600/1850
深 mm 980
低壓柜高 mm 450
※ 技術參數
名稱 單位 參數
額定電壓 KV 10
額定工作電壓 KV 12
額定頻率 HZ 50
主母線額定電流 A 630
主回路、接地回路額定短時耐受電流 KA/S 20/3
主回路、接地回路額定峰值耐受電流 KA 50
主回路、接地回路額定短路關合電流 KA 50
負荷開關滿容量開斷數 次 100
熔斷器開斷電流 KA 31.5/40
機械壽命 次 2000
1min工頻耐壓（有效值）相間、對地/隔離斷口KV 42/48
雷電沖擊耐受電壓（峰值）相間、對地/隔離斷口 KV 75/85
二次回路1min工頻耐壓 KV 2
防護等級 IP 3X |
