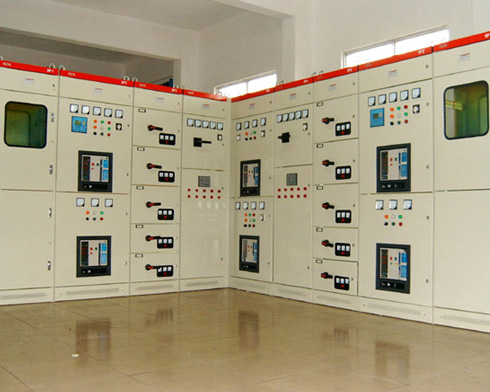

GCK低壓抽出式開關柜由動力配電中心（PC）柜和電動機控制中心（MCC）二部分組成，適用于發電廠、變電站、工礦企業等電辦用戶作為交流50Hz，最大工作電壓至660V，最大工作電流至3150A的配電系統中，作為動力配電，電動機控制及照明等配電設備的電能轉換分配控制之用。本產品符合IEC439標準，也符合GB7251—87〈〈低壓成套開關設備〉〉國家標準和ZBK36001—89〈〈低壓抽出式成套開關設備〉〉標準。
技術參數:
額定工作電壓（V） 380（V），660（V）
額定工作電流
水平母線 630—3150（A）
垂直母線 600（A）
額定短時耐受電流（A）
水平母線 80KA（有效值）/1秒
垂直母線 50KA（有效值）/1秒
額定峰值耐受電流（A）
水平母線 176KA
垂直母線 110KA
防護等級 IP30.IP40
使用環境條件
1、海拔高度不超過2000米 。
2、周圍空氣溫度不高于＋40℃，并且24h 內其平均溫度不高于＋35℃，周圍空氣溫度不低于－５℃。
3、大氣條件：空氣清潔，相對濕度在溫度為＋40℃時不超過50%,在溫度較低時允許有較高的相對濕度，例如＋20℃時為90%。
4、沒有火災、爆炸危險、嚴重污染、化學腐蝕及劇烈震動的場所。
5、與垂直面傾斜不超過５ 。
6、控制中心適應于以下溫度的運輸和儲存過程，－ 25℃～＋55℃，在短時間內（不超過24h)不超過＋70℃。 |
